障害物越しの様々な作業ポイントへのアプローチを容易にするため、先端にジブを備える伸縮ブームと起伏リンクを装備することにより広いふところを確保しています。
| 型式 | WU09B1RN |
|---|---|
| 作業床最大積載荷重（kg） | 230kg |
| 最大地上高（m） | 9.0m |
| 最大作業範囲（m） | 6.2m |
| 架装対象車 | ホイール |
| 必要資格 | 高所作業車運転特別教育 |
※画像をクリックすると拡大します

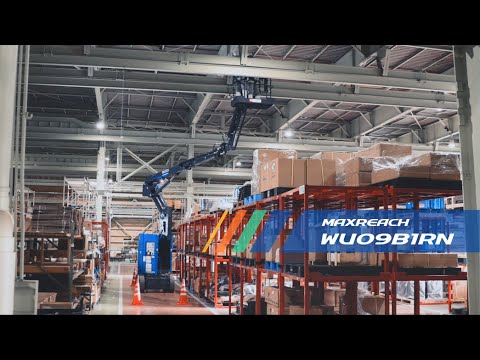

マックスリーチ WU09B1RN プロモーション編
マックスリーチ WU09B1RN 商品説明編
マックスリーチ WU09B1RN 機能紹介（操作資格・主要スペック）
マックスリーチ WU09B1RN 機能紹介（先端ジブ・リンク）
マックスリーチ WU09B1RN 機能紹介（比例制御）

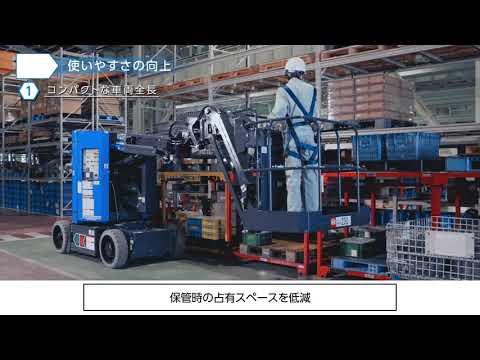

マックスリーチ WU09B1RN 機能紹介（コンパクトな車両全長）

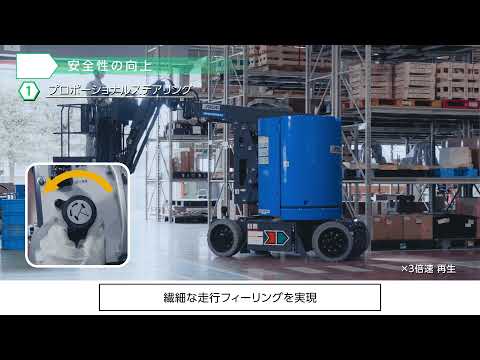

マックスリーチ WU09B1RN 機能紹介（プロポーショナルステアリング）

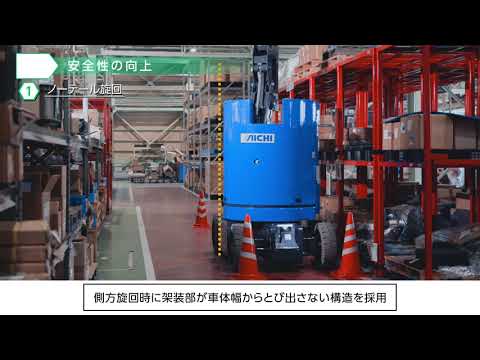

マックスリーチ WU09B1RN 機能紹介（ノーテール旋回）

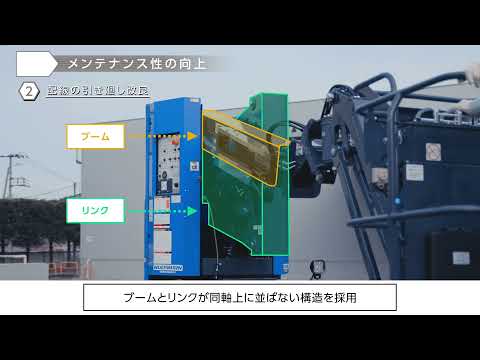

マックスリーチ WU09B1RN 機能紹介（マルチファンクションインジケーター・配線引き廻しの改良）

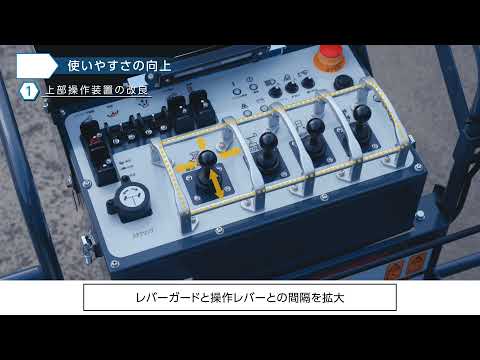

マックスリーチ WU09B1RN 機能紹介（上部操作装置の改良）

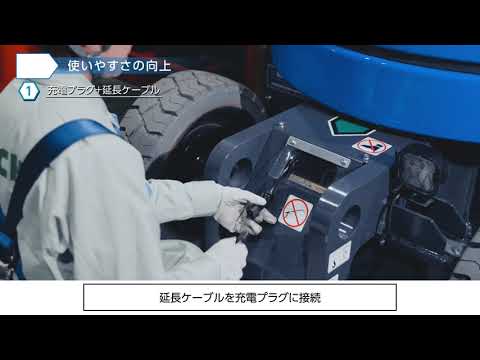

マックスリーチ WU09B1RN 機能紹介（充電プラグ＋延長ケーブル・充電状態表示灯）
マックスリーチ WU09B1RN 機能紹介（非常降下装置）

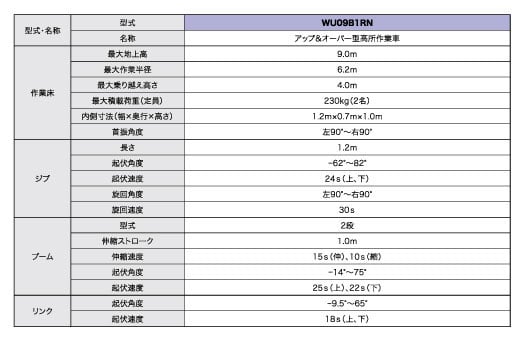

主要諸元
作業範囲図
- 作業範囲にブームのたわみは考慮されていません。
- 全ての旋回範囲において、作業範囲図は同一です。
- 作業範囲図は、水平堅土上におけるものです。
- カウンターウエイトは、必ず所定の位置に取り付けてあるものとします。
- オプションの層尺により、作業床積載荷重は変化する場合があります。

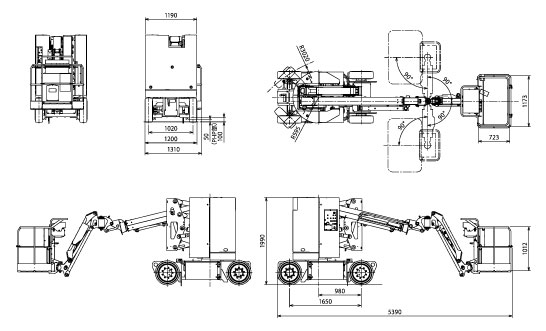

車両寸法図
※図中の単位はmmです。
